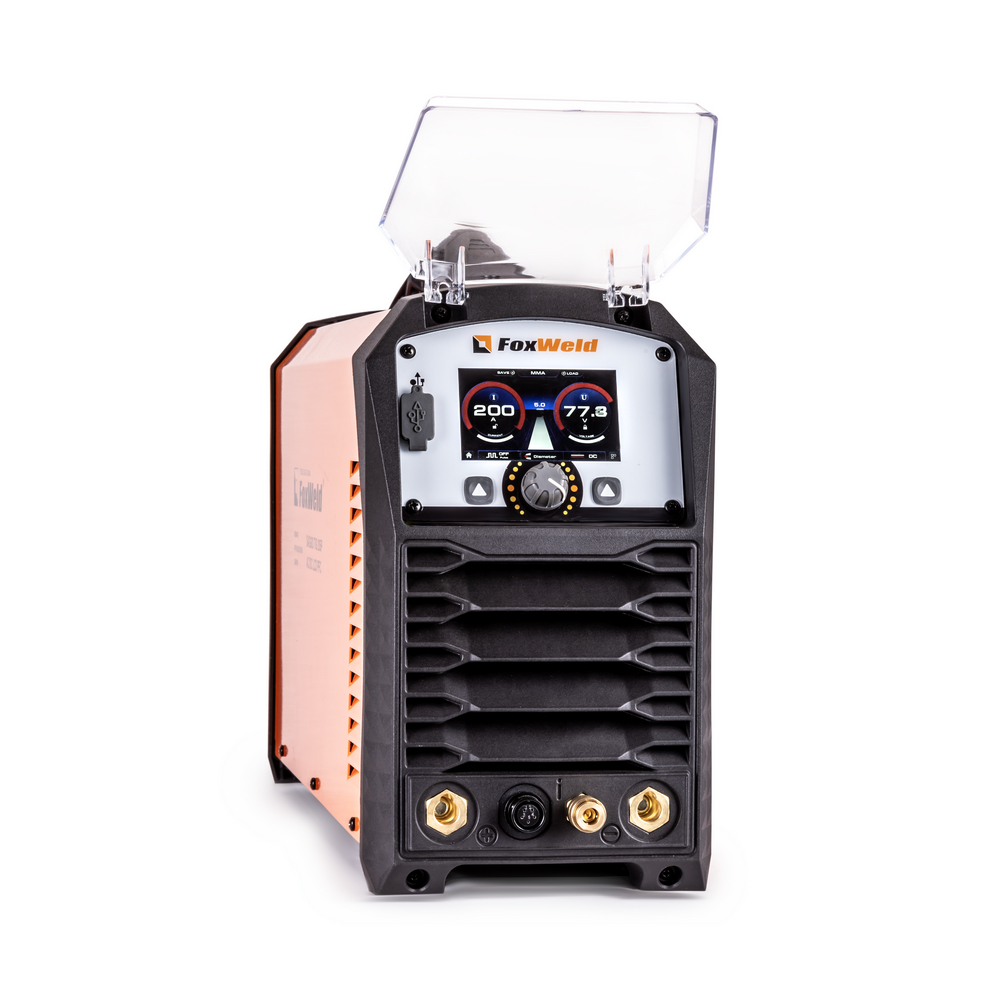

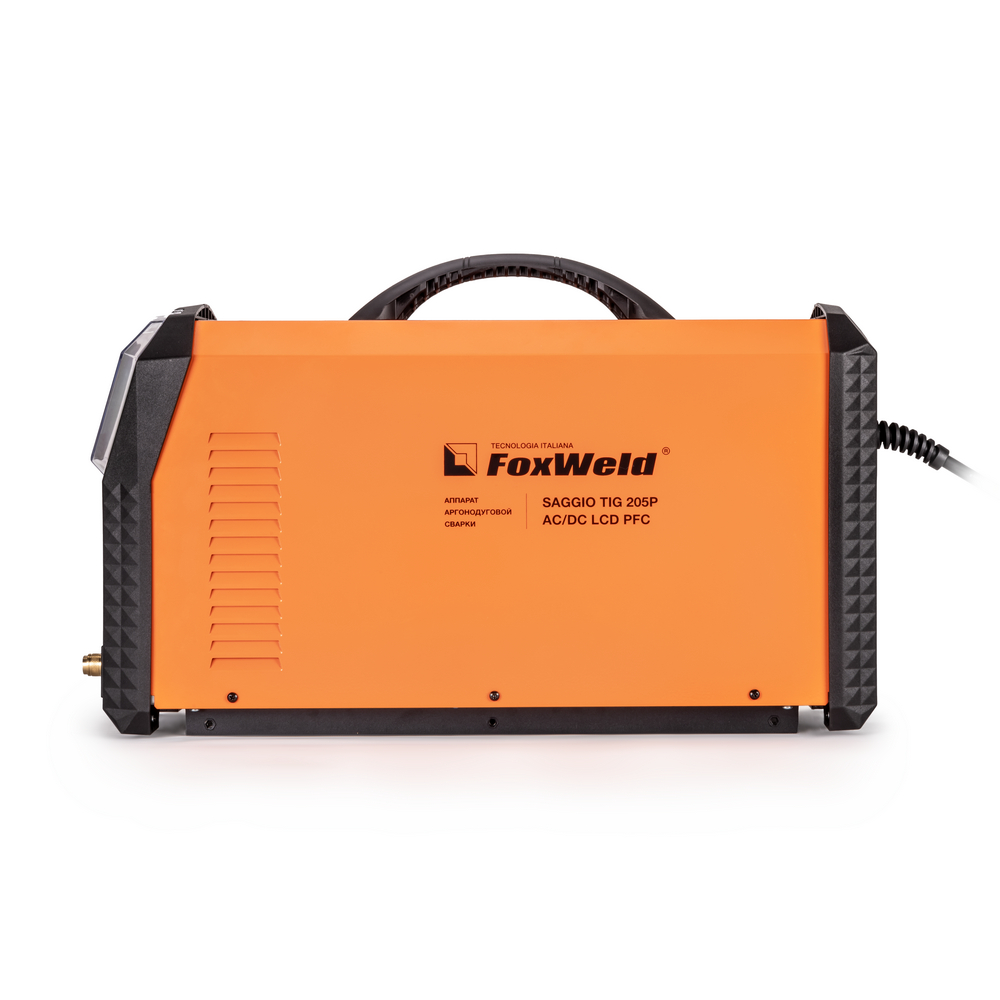

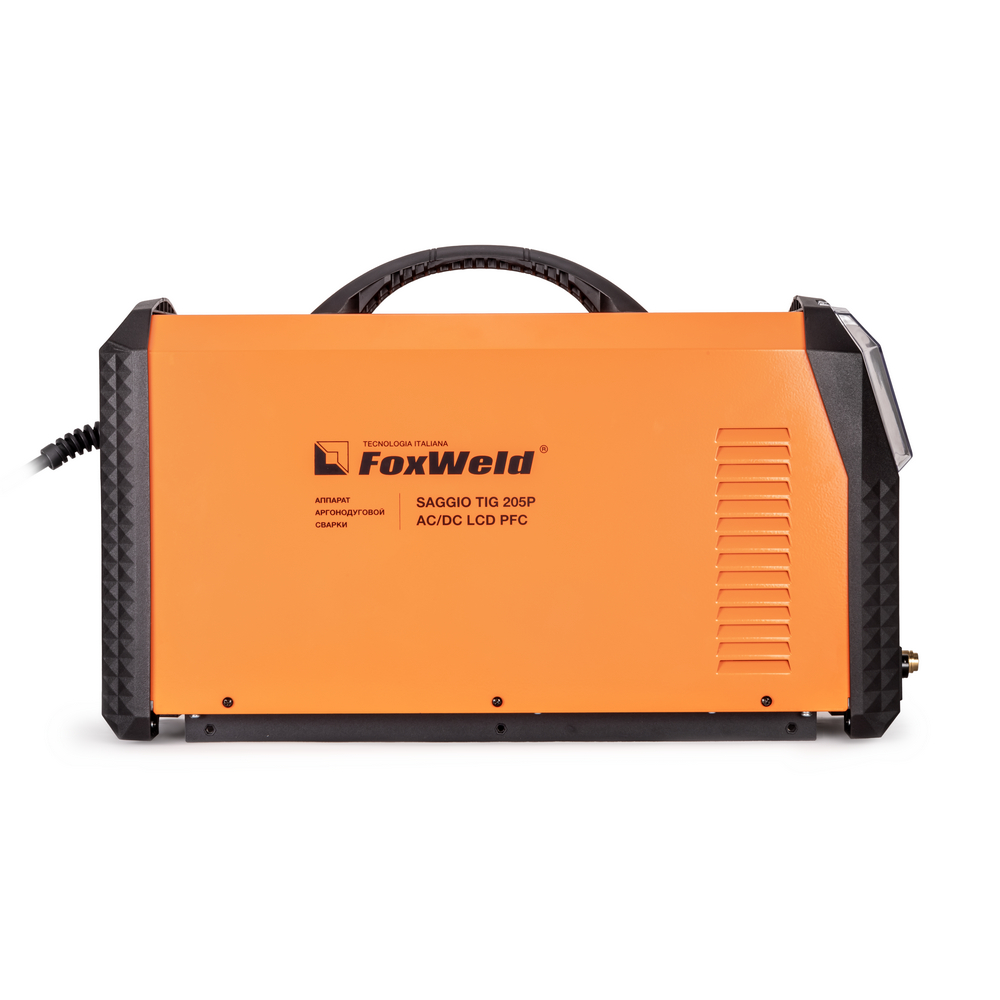

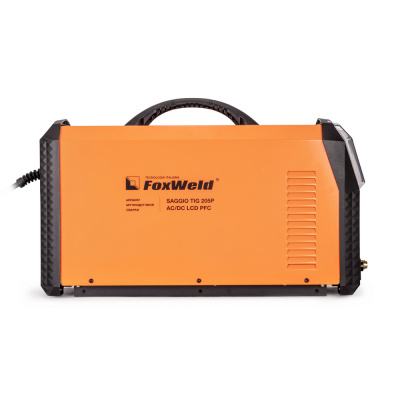

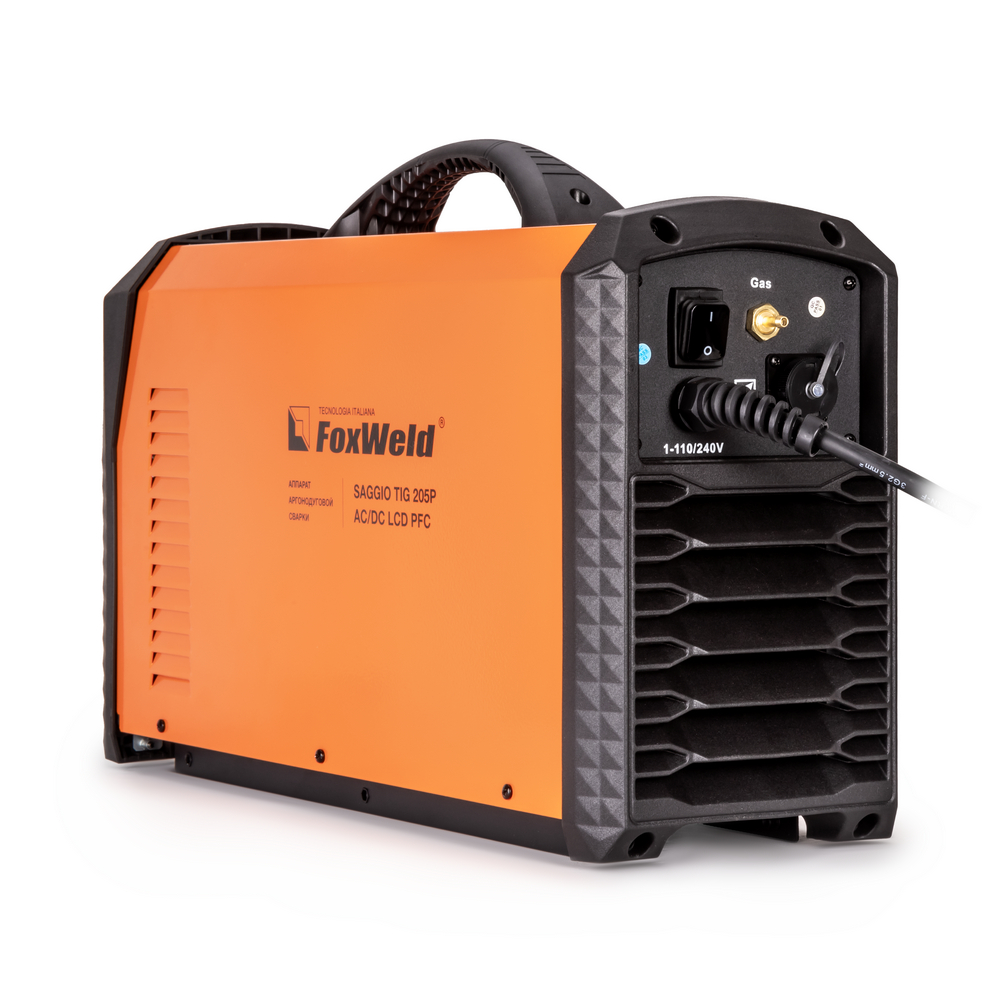

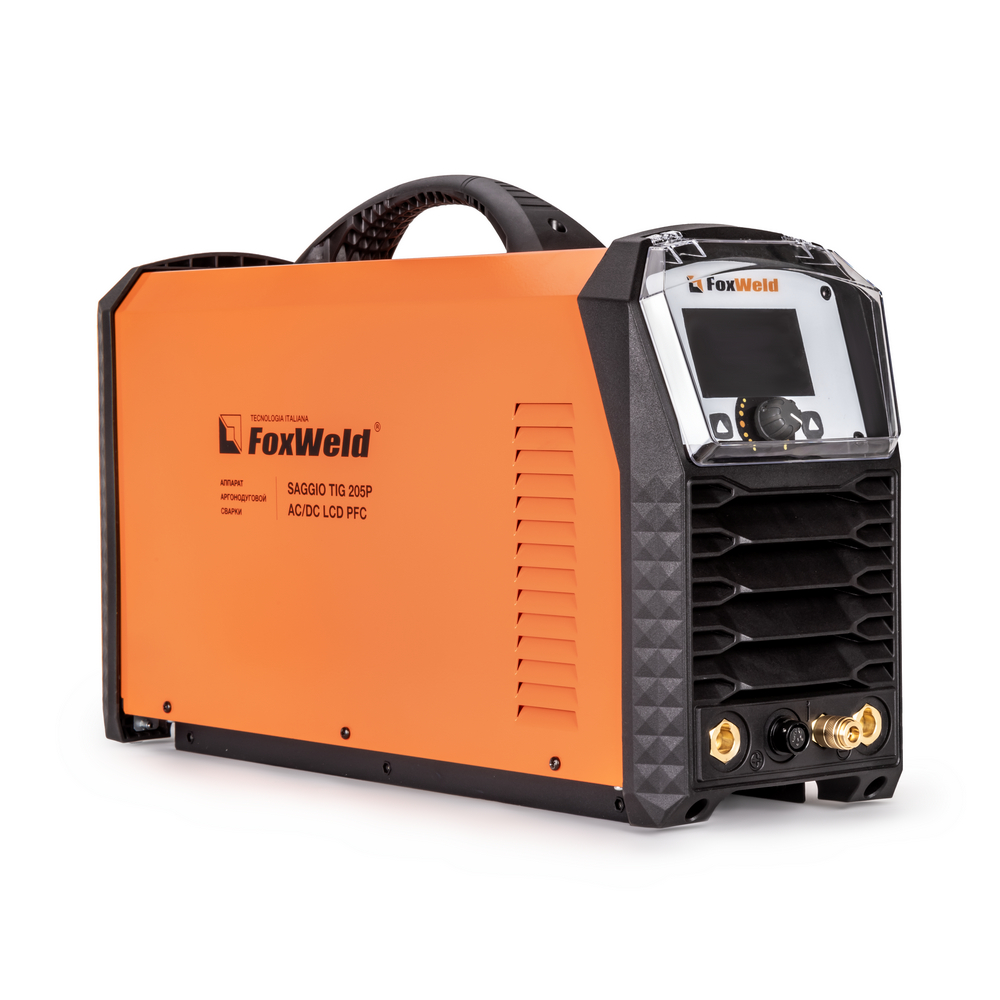

Аппарат аргонодуговой сварки FOXWELD SAGGIO TIG 205P AC/DC LCD PFC

Описание

Аппарат аргонодуговой сварки FOXWELD SAGGIO TIG 205Р AC/DC LCD PFC — многофункциональная сварочная установка с синергетическим управлением, предназначенная для аргонодуговой сварки (TIG) и ручной дуговой сварки (MMA) на переменном и постоянном токе в обычном и импульсном режимах. Этот аппарат подходит для сварки изделий из нержавеющей, низкоуглеродистой, легированной стали, титана, алюминия, магния, меди и т.д. SAGGIO TIG 205Р AC/DC LCD PFC с микропроцессорным управлением способен удовлетворить следующие процессы сварки: аргонодуговая сварка на переменном токе (ТIG АС), аргонодуговая сварка на постоянном токе (ТIG DC), импульсный режим аргонодуговой сварки на переменном токе (ТIG АС Pulse), импульсный режим аргонодуговой сварки на постоянном токе (ТIG DC Pulse), ручная дуговая сварка на переменном токе (ММА АС), импульсный режим ручной дуговой сварки на переменном токе (ММА АС Pulse), ручная дуговая сварка на постоянном токе (ММА DC), импульсный режим ручной дуговой сварки на постоянном токе (ММА DC Pulse). Система PFC обеспечивает множество преимуществ, таких как экономия энергии и более широкий диапазон входного напряжения. Смешанный ток «MIX AC/DC» увеличивает глубину проплавления изделий из алюминиевых сплавов. Удобный 4-дюймовый LCD-дисплей на панели управления отображает всю необходимую информацию о сварочном процессе в реальном времени. Максимальный сварочный ток в 200 ампер в любом режиме сварки, мощная ручка на корпусе – в установке есть всё необходимое для крупных промышленных производств и строительства. На всю линейку аппаратов серии SAGGIO предоставляется расширенная гарантия в 5 лет.

РЕЖИМ MULTITACK

Серия импульсов сварки позволяет контролировать нагрев изделия, избегая прожога и деформации. Регулируя частоту режима MULTITACK, можно оптимизировать проплавление металла, скорость сварки и, в частности, управление тепловложением, а также уменьшить любую последующую деформацию детали. Режим MULTITACK отлично подходит для сварки угловых соединений. Сварной шов не подвержен окислению, что позволяет избегать обработки после сварки.

ФУНКЦИЯ DYNAMIC ARC

При включении данной функции источник питания поддерживает постоянную тепловую мощность на сварочной дуге, что позволяет избежать перегрева детали, пластических деформаций и потери механических свойств. Это реализуемо за счёт автоматической регулировки напряжения дуги и силы тока. DYNAMIC ARC позволяет сохранять один и тот же фокус сварочной дуги при изменении расстояния между электродом и деталью.

ФУНКЦИЯ Q-START

При работе этой функции быстрее появляется сварочная ванна, чем при обычном режиме сварки за счёт подачи тока высокой частоты. Поскольку он способствует смешиванию двух кромок резкими колебаниями тока для ускорения соединения. Эта функция полезна при точечной сварке тонкого листового металла, а также для прихваток в разных пространственных положениях.

РЕЖИМ PULSE

Режим PULSE упрощает процесс сварки алюминия и его сплавов, а также нержавеющих сталей, обеспечивая высокий уровень надежности соединения. В отличие от короткого замыкания, импульсная сварка не создает брызг и предотвращает залипание. Качество и удобство импульсного процесса позволяет сваривать швы разной сложности сварщику с незначительным опытом. Импульсный режим на переменном и постоянном токе дает возможность высококачественной сварки тонкостенных изделий из нержавейки и алюминия.

СВАРКА ПЕРЕМЕННЫМ И ПОСТОЯННЫМ ТОКОМ

Возможность работать как на постоянном (сварка стали, меди, титана), так и на переменном токе (сплавы алюминия, магния, медные сплавы больших толщин, где требуется удаление окислов со свариваемой поверхности).

Преимущества

• Импульсный режим сварки "Pulse" предотвращает вероятность прожога и деформации металла в случае длительных сварочных работ
• Синергетический режим сварки "Smart TIG" облегчает процесс управления сварочными процессами
• Режим "SPOT" позволяет осуществлять сварку точками и предназначен для более тонких толщин и сварки труб встык
• Выбор формы полуволны "Wave" позволяет изменить тепловложение, глубину проплавления металла, увеличить очищающий эффект свариваемых поверхностей, а также уменьшить плавление вольфрамового электрода
• Функция "Dynamic ARC" позволяет поддерживать неизменным сварочный ток при изменении длины дуги

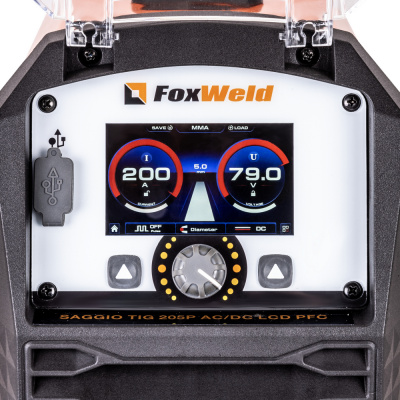

• Большой LCD-дисплей для комфортной настройки значений параметров и функций процесса сварки

ФУНКЦИЯ EXTRA FUSION

Функция увеличивает фокус дуги для сварки материалов больших толщин. Позволяет двигаться в сторону отрицательной полуволны по отношению к нулю. Таким образом можно получить большую глубину проплавления при неизмененном среднем токе.

РЕЖИМ Q-SPOT

Режим точечной сварки позволяет точно расположить электрод в точке соединения. Только после подъёма электрода аппарат производит импульсную сварку в течение определённого времени. Это значительно снижает риск загрязнения стыка электродом. При нажатии кнопки горелки процесс может повторяться столько раз, сколько потребуется. Этот режим идеально подходит для сварки малых толщин и сварки труб встык.

ФУНКЦИЯ PFC

Функция корректора коэффициента мощности PFC (Power Factor Correction) идеально подходит для работы в плохих сетях (падение мощности, большие удлинители) и при подключении к генератору. Использование блока PFC в сварочных аппаратах обеспечивает стабильную работу при напряжении питающей сети от 160В до 280В, уменьшает потребление электроэнергии до 25%, снижает требования к площади поперечного сечения кабелей питания, уменьшает внесение помех в сеть питания.

РЕЖИМЫ И ФУНКЦИИ АРГОНОДУГОВОЙ СВАРКИ TIG

• РЕЖИМ 2Т
2-х тактный режим работы кнопки горелки, при котором сварщик самостоятельно контролирует процесс сварки. При нажатии кнопки горелки начинается цикл сварки, при отпускании - заканчивается. Подходит для сварки коротких швов.
• РЕЖИМ 4Т
4-х тактный режим работы кнопки горелки, при котором не требуется длительного удержания кнопки горелки, что существенно облегчает сварку длинных швов. При кратковременном нажатии кнопки начинается сварочный процесс, при повторном кратковременном нажатии - заканчивается.
• РЕЖИМ «REPEATED»
Позволяет получить два различных, заранее установленных, уровня тока, управляя ими с помощью кнопки горелки. Наличие второго уровня тока компенсирует нагрев детали, уменьшает ток дуги и позволяет осуществлять ручную импульсную сварку.
• РЕЖИМ «PULSE»
Режим импульсной сварки циклически переключает мощность сварки между высоким и низким током. При правильном использовании это дает существенные преимущества в процессе сварки TIG, включая минимальное тепловложение в свариваемый металл и полный контроль над сварочной ванной. В результате можно исключить деформацию и прожоги свариваемого металла.
• РЕЖИМ «SPOT»
Режим «сварка по времени», при котором сварочная дуга горит по установленному времени, затем завершается процесс сварки.
• ФУНКЦИЯ «Q-START»
Эта функция сварки запускается в синергетическом импульсном режиме TIG в течение заданного времени, а затем автоматически переключается на режим сварки, выбранный на панели управления. При работе этой функции быстрее появляется сварочная ванна, чем при обычном режиме сварки.
• ФУНКЦИЯ «DYNAMIC ARC»
Эта функция позволяет при уменьшении напряжения дуги увеличивать сварочный ток и наоборот - при увеличении напряжения, ток уменьшается. Размер динамического изменения дуги может быть индивидуально отрегулирован. Мощность сварочной дуги остается постоянной даже при изменении расстояния между электродом и деталью. Преимущества: плотность сварочной дуги остается неизменной, предотвращает приваривание электрода, увеличенная скорость сварки, незначительная пластическая деформация в свариваемой детали, концентрированное тепловложение, незначительное окисление детали и, следовательно, более низкие затраты на механическую обработку, применение для сварки с зазором между кромок деталей (полезно для монтажных работ), простота сварки даже для деталей, которые не были должным образом подготовлены, минимизация ошибок и большая стабильность дуги при изменении ее длины.
• ФУНКЦИЯ «MULTITACK»
Эта функция состоит из серии непрерывных импульсов сварки, которые позволяют оптимально контролировать самые тонкие листы / скосы неправильной формы. Преимущества: значительное снижение окисления при отсутствии деформаций, уменьшение цветов побежалости, этот режим позволяет сваривать тонкий лист без деформации, малая глубина проплавления металла, более медленный процесс сварки. Регулируя частоту режима MULTITACK, можно оптимизировать проплавление металла, скорость сварки и, в частности, управление тепловложением, а также любую последующую деформацию детали. Режим MULT1TACK отлично подходит для сварки угловых соединений. Сварной шов не подвержен окислению, что позволяет избегать обработки после сварки,
• РЕЖИМ «MIX АС/DC»
Смешанный ток переменного и постоянного тока. Этот режим позволяет варьировать сварочный ток, чередуя сварку TIG АС со сваркой TIG DC. Это позволяет сочетать эффективность очищения поверхности детали сварки TIG АС с глубоким проплавлением сварки TIG DC. Благодаря своим свойствам этот режим подходит для сварки деталей большой толщины с тугоплавкой поверхностной пленкой. В результате большого значения: большее проплавление металла, меньшая деформация, более быстрое создание сварочной
ванны, снижение затрат на механическую обработку детали. Диапазон регулировки: 1% - 80% относится к значению переменного тока АС.
• ФУНКЦИЯ «EXTRA FUSION»
Эта функция позволяет увеличивать значение отрицательной полуволны переменного тока АС. Таким образом, можно получить большую глубину проплавления при неизменном среднем токе. В результате большого значения: большая плотность дуги. большее проплавление металла, уменьшенное очищение поверхности металла от оксидной пленки, потеря мощности дуги, меньший нагрев электрода.
• ФОРМА ПОЛУВОЛНЫ ПЕРЕМЕННОГО ТОКА (АС)
Этот параметр позволяет выбрать необходимую форму сигнала переменного тока.
• PRE FLOW (ПРЕДВАРИТЕЛЬНАЯ ПРОДУВКА ГАЗА)
Время подачи защитного газа в зону сварки до зажигания дуги. Эта регулировка необходима при создании сварных точек или при сварке в труднодоступных местах, требующих наличия инертной атмосферы перед зажиганием дуги. Этот параметр позволяет создать защитную среду, тем самым устраняя загрязнения в начале процесса сварки. Устанавливается в секундах.
• START АМР (НАЧАЛЬНЫЙ ТОК)
Значение сварочного тока в начале процесса сварки. Устанавливается в амперах. Наличие регулируемого начального сварочного тока заключается в том, чтобы избежать сварки детали с чрезмерно высокими значениями тока и тем самым снизить вероятность прожога. Особенно полезно при сварке тонких листов.
• UP SLOPE (НАРАСТАНИЕ ТОКА)
Сварочный ток будет постепенно увеличиваться в течение установленного времени до заданного основного сварочного тока. Этот параметр используется для того, чтобы избежать повреждения кромок деталей при чрезмерно высоких значениях тока в момент зажигания дуги. Величина основного сварочного тока постепенно увеличивается с целью контроля равномерности осаждения и проплавления металла. Устанавливается в секундах.
• PEAK АМР (СВАРОЧНЫЙ ТОК)
Этот параметр позволяет установить основное значение сварочного тока, Единицы измерения амперы. В импульсном режиме сварки — ток импульса.
• BASE АМР (ТОК ПАУЗЫ)
Активируется только в импульсном режиме сварки. Позволяет установить значение тока паузы в импульсном режиме сварки. Значение этого параметра может быть задано в абсолютном значении, выраженном в амперах,
• DUTY (ВРЕМЯ ИМПУЛЬСОВ)
Активируется только в импульсном режиме сварки. Позволяет регулировать длительность (ширину) импульсов, время тока импульса ко времени тока паузы, в процентном соотношении. Установка более высокого значения обеспечит больше тепловложений в свариваемое изделие.
• FREQUENCY (ЧАСТОТА ИМПУЛЬСОВ)
Активируется только в импульсном режиме сварки. Позволяет изменять частоту импульсов, скорость перехода от значения тока импульса к значению тока паузы. С увеличением частоты сварочная дуга концентрируется, уменьшается ширина конуса дуги, уменьшается зона термического влияния.
• DOWN SLOPE (СПАД ТОКА)
Время перехода от основного до конечного тока сварки. Это позволяет предотвратить образование кратеров в процессе затухания дуги. Устанавливается в секундах.
• END АМР (КОНЕЧНЫЙ ТОК)
Устанавливает сварочный ток в конце процесса сварки. Если установлен параметр спад тока, то ток будет изменяться от основного значения в течении заданного времени, прежде чем перейти в значение конечного тока. Устанавливается в амперах. Это параметр позволяет получить равномерную усадку металла в конце процесса сварки таким образом, чтобы обеспечить оптимальное заполнение кратера до тех пор, пока не начнется время конечной продувки защитного газа.
• POST FLOW (КОНЕЧНАЯ ПРОДУВКА ГАЗА)
Время подачи защитного газа после затухания сварочной дуги. Регулировка этого параметра позволяет избежать окисление разогретых вольфрамового электрода и свариваемой детали. Устанавливается в секундах.
• BALANCE АС (БАЛАНС ПЕРЕМЕННОГО ТОКА АС)
Устанавливает процентное отношение положительной полуволны по отношению к отрицательной на переменном токе (TIG АС). Во время положительной волны происходит очищение от оксидной пленки поверхности металла. Во время отрицательной полуволны – проплавление металла. В результате большого значения: эффективное очищение от оксидной пленки, большая нагрузка на вольфрамовый электрод.
• AC FREQUENCY (ЧАСТОТА ПЕРЕМЕННОГО ТОКА АС)
Доступно только в режиме аргонодуговой сварки переменным током (TIG АС). Уменьшение значения частоты сварочной дуги имеет тенденцию к расширению ее размеров, поэтому целесообразно использовать низкие частоты для сварки относительно больших толщин или для заполнения проходов в многопроходных кромках. И наоборот, при увеличении значения частоты инверсии размер дуги имеет тенденцию к уменьшению и, следовательно, увеличивает локальный нагрев. Поэтому целесообразно использовать высокие значения частоты для сварки очень тонкой толщины металла.

ПАРАМЕТРЫ РУЧНОЙ ДУГОВОЙ СВАРКИ ММА

• PULSE (ИМПУЛЬСНЫЙ РЕЖИМ) - режим импульсной сварки циклически переключает мощность сварки между высоким и низким током. При правильном использовании это даёт существенные преимущества в процессе сварки, включая минимальное тепловложение в свариваемый металл и полный контроль над сварочной ванной. В результате можно исключить деформацию и прожоги свариваемого металла.
• ВЫБОР РОДА ТОКА - позволяет выбрать род тока ручной дуговой сварки ММА переменный ток Square (АС) или постоянный ток (DC).
• DIAMETR (ДИАМЕТР ЭЛЕКТРОДА) - позволяет установить диаметр электрода. Устанавливается в миллиметрах.
• HOT START (ГОРЯЧИЙ СТАРТ) - позволяет регулировать кратковременное повышение величины сварочного тока в начальный момент процесса, по сравнению с установленной величиной, для облегчения зажигания дуги. Устанавливается в процентах.
• НОТ START TIME (ВРЕМЯ «ГОРЯЧЕГО СТАРТА») - позволяет установить продолжительность работы параметра «НОТ START» Устанавливается в секундах.
• WELDING АМР (СВАРОЧНЫЙ ТОК) - позволяет установить основное значение сварочного тока. Устанавливается в амперах.
• ARC FORCE (ФОРСАЖ ДУГИ) - позволяет стабилизировать процесс сварки при небольшой длине дуги, препятствуя при этом привариванию сварочного электрода. Регулировка этой функции позволяет поддерживать дугу при сварке разными типами электродов различных металлов.
• PEAK АМР (ТОК ИМПУЛЬСА) - активируется только в импульсном режиме сварки. Этот параметр позволяет установить значение тока импульса. Устанавливается в амперах,
• BASE АМР (ТОК ПАУЗЫ) - активируется только в импульсном режиме сварки. Позволяет установить значение тока паузы. Устанавливается в амперах.
• FREQUENCY (ЧАСТОТА) - активируется только в импульсном режиме сварки. Позволяет регулировать частоту в импульсном режиме сварки, скорость перехода от тока импульса к току паузы. Устанавливается в Герцах.
• DUTY (ВРЕМЯ ИМПУЛЬСА) - активируется только в импульсном режиме сварки. Позволяет регулировать длительность тока импульса, в процентном соотношении. Установка более высокого значения обеспечит больше тепловложений в свариваемое изделие.

Применение











































































• Нефтехимия
• Металлургия
• Пищевая промышленность
• Производство металлоконструкций
• Строительство
