Электроды сварочные GOODEL 52U

Назначение

Электроды GOODEL-52U (аналог LB-52U) с основным покрытием предназначены для сварки корневого шва поворотных и неповоротных стыков трубопроводов класса прочности до К60 включительно (с нормативным временным сопротивлением разрыву до 589 МПа включительно), а также для сварки всех слоев шва трубопроводов класса прочности до К54 включительно (с нормативным пределом прочности до 539 МПа). Также применяются для сварки ответственных конструкций из низкоуглеродистых, и низколегированных сталей с временным сопротивлению разрыву до 510 МПа, работающих при отрицательных температурах до -50 °С.

Широко применяются в нефтегазовой отрасли для ручной дуговой сварки нефтегазопроводных труб, резервуаров и сооружений, а также в тех сферах производства, где присутствуют строгие требования к прочности и герметичности свариваемых соединений. Например, в мостостроении и кораблестроении, а также на предприятиях химической промышленности.

Благодаря стабильным служебным характеристикам электроды:
- обеспечивают гарантированный провар корня шва и формирование обратного валика внутри трубы, куда доступ во многих случаях невозможен;
- имеют великолепную работоспособность и свариваемость в любых положениях, даже сверху вниз;
- отличаются низкой диффузией водорода и высокой стойкостью к растрескиванию шва;
- проявляют высокую ударную вязкость при низких температурах;
- можно использовать при сварке малым током не опасаясь «примерзания» электрода к изделию.

Электроды имеют свидетельство НАКС (группы основных материалов - 1 (М01), 2 (М03); группы технических устройств - МО, ПТО, КО, ГО, НГДО, ОХНВП, ОТОГ, СК), зарегистрированы в системе добровольной сертификации ГОСТ Р.

В августе 2018 года электроды GOODEL-52U прошли механические испытания контрольных допускных сварных соединений в АО «Узбекнефтегаз» и ООО «Нефтегазмонтаж».

В сентябре 2018 года электроды прошли независимые испытания сварочно-технологических свойств сварочных материалов в ООО «Тюменский центр аттестации» и были рекомендованы для сварки всех слоёв шва трубопроводов.

В октябре 2018 года, электроды успешно прошли входной контроль и проверку сварочно-технологических свойств в ПАО «Лукойл».

Особые свойства

При использовании GOODEL-52U (аналог электродов LB-52U) наплавляемый металл шва характеризуется высокой стойкостью против образования кристаллизационных трещин и низким содержанием водорода. Электроды имеют высокую производительность, обеспечивают отличное соединение сварного шва и легкое отделение шлаковой корки. Данная марка имеет малое разбрызгивание, поддерживает стабильное горение дуги, которая позволяет проплавить обрабатываемый металл на большую глубину. При этом наплавленный металл шва имеет аккуратный корневой чешуйчатый валик, без дефектных участков.

Технологические особенности сварки

Сварка электродами GOODEL-52U выполняется короткой дугой по тщательно очищенной от ржавчины, окалины, масла и других загрязнений поверхности, на постоянном токе обратной полярности, DC+ (плюс на кабель электрододержателя, минус на массу). Прокалка перед использованием при температуре 350±25 °С, в течении 1 часа.

Электроды диаметром 2,5 мм применяются для корневого, заполняющего и облицовочного слоев сварочного шва.
Электроды диаметром 3,0 и 4,0 мм используются для тех же слоев и для подварочного слоя шва.

Завод производит электроды GOODEL-52U (аналог ЛБ-52У) диаметром от 2,5 до 4,0 мм. Длина изделий зависит от диаметра:
для ф 2,5-3,0 – 350 мм; для ф 4,0 – 450 мм.

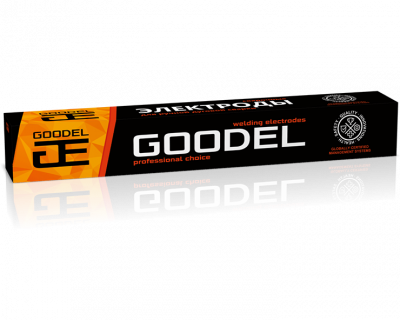

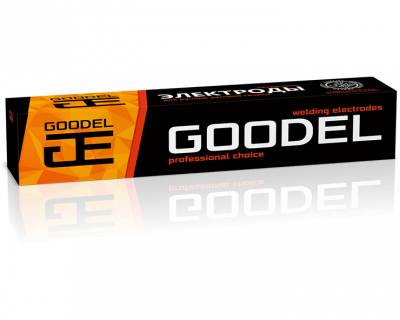

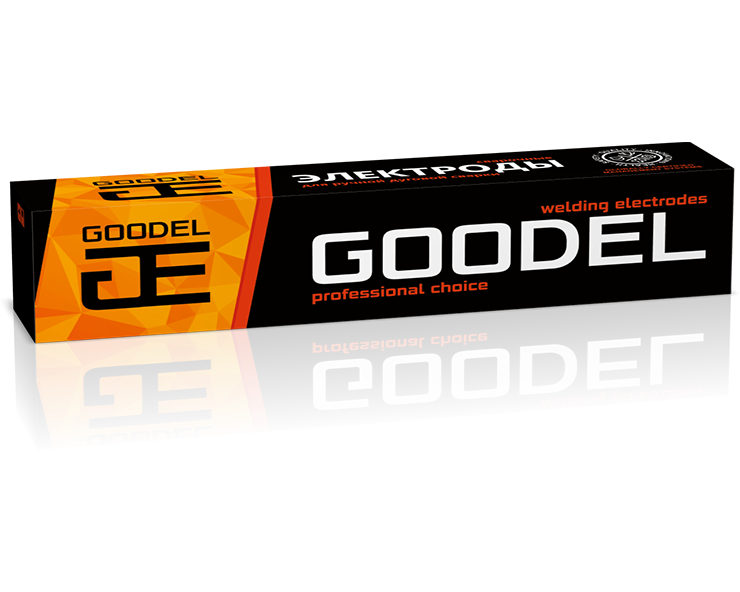

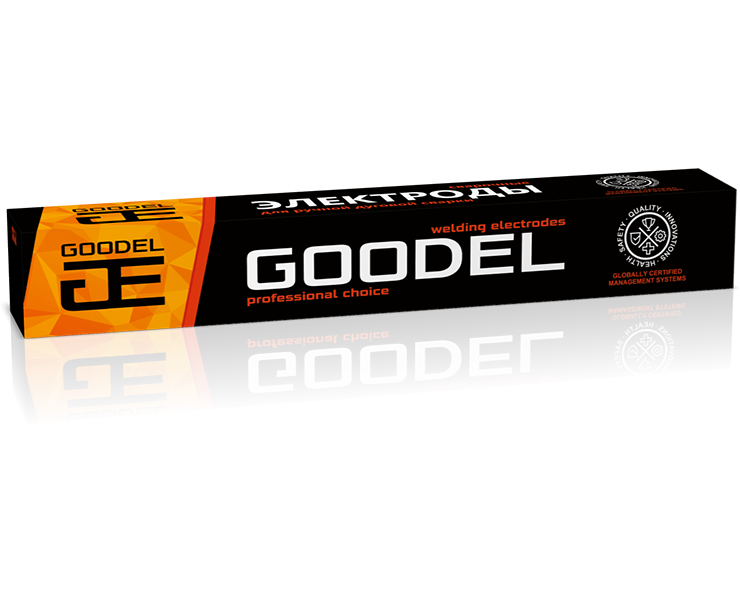

Готовая продукция упакована в герметичную пленку, позволяющую избежать накопления обмазкой влаги, и картонную пачку, весом 5 кг.

Электроды рекомендуется хранить при положительных температурах и влажности воздуха на уровне 50-65%.
